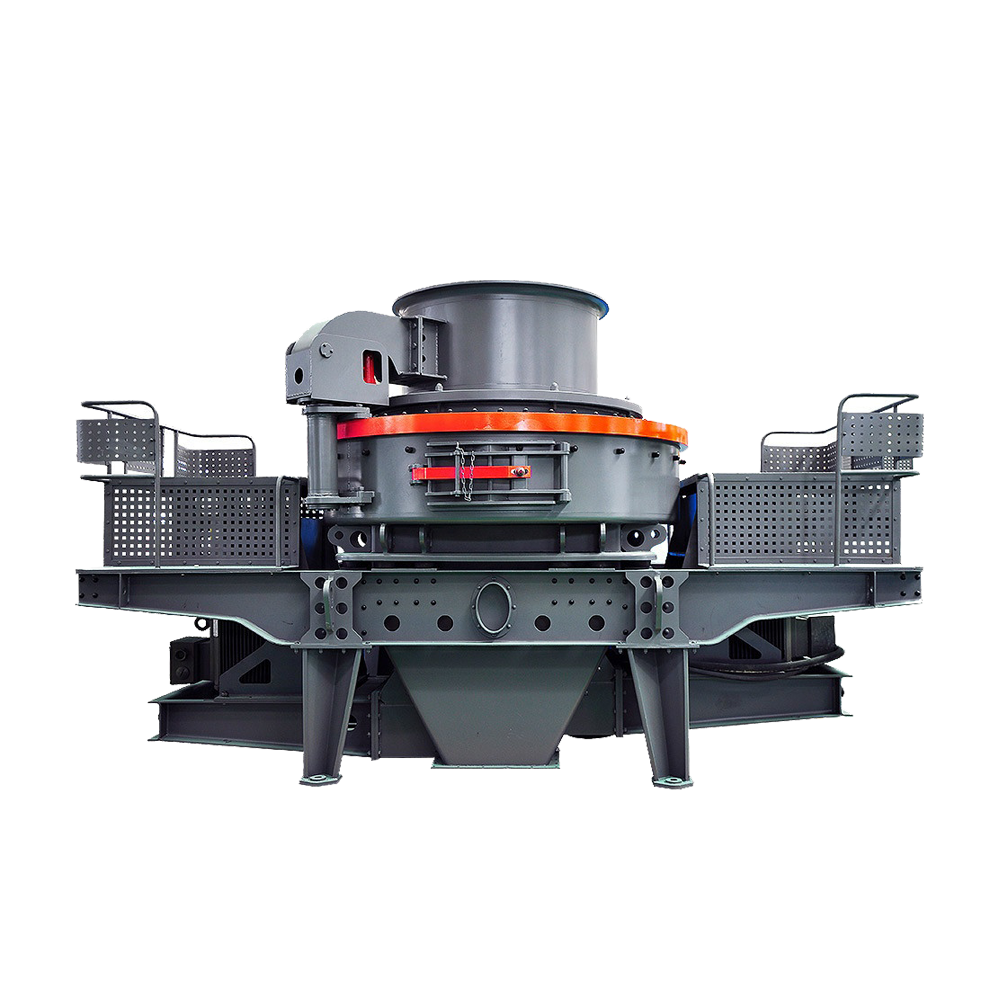

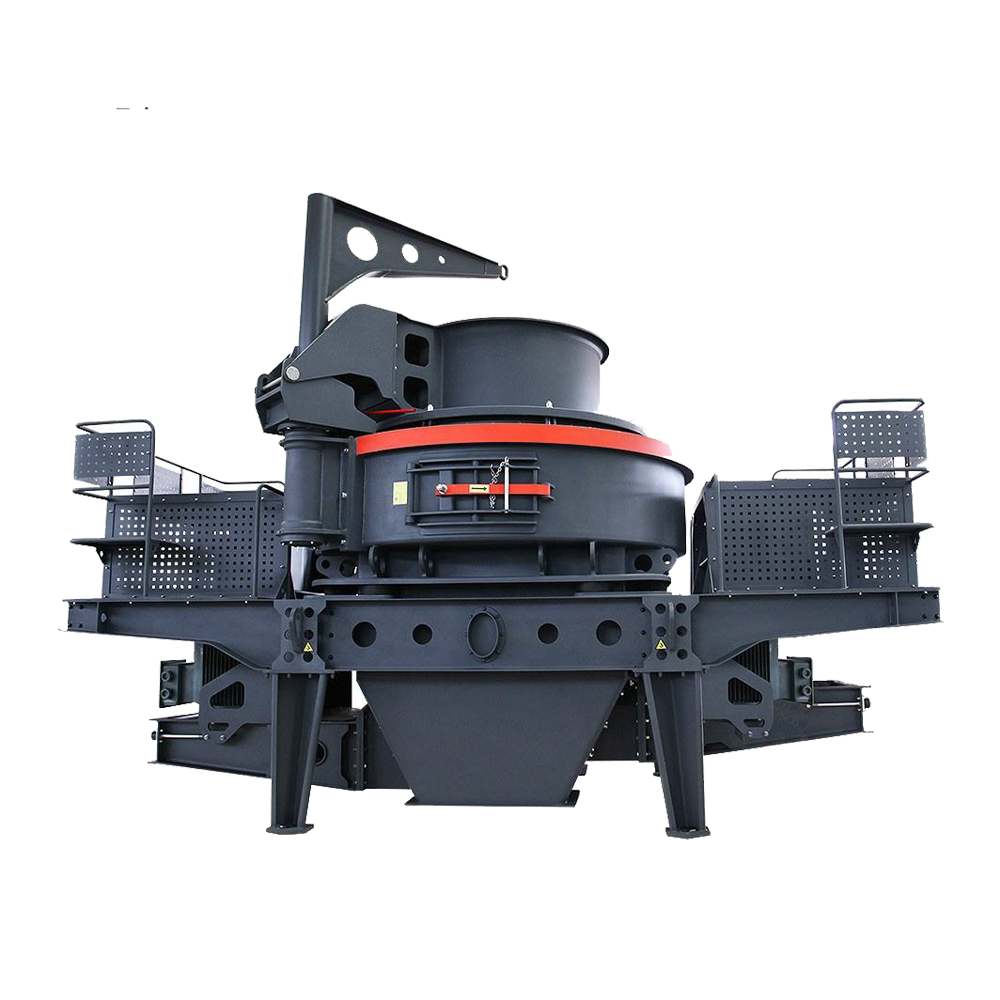

Центробежная дробилка нового поколения 5X
Введения
В новой серии машин для производства песка 5X установлено три типа схем дробления в одном, который является основным оборудованием в строительстве, горнодобывающей промышленности, металлургической промышленности, автомобильных дорогах, железных дорогах, мостах, гидроэнергетике, участках измельчения минералов и механической промышленности.
Оборудование для производства песка 5X (центробежная ударная дробилка) широко используется в различных металлах и неметаллических минералах, цементе, огнеупорах, абразивных материалах, стеклянном сырье, строительном заполнителе, пескоструйном механизме, металлургии и других отраслях промышленности.
Песочница подходит для дробления различных руд и горных пород средней твердости, таких как железная руда, руды цветных металлов, карбид кремния, бокситы, кварцевый песок, корунд, перлит, базальт и другие типы материалов с высокой твердостью.
Преимущества продукта
- Окружающая пластина обратимая, более 48% срока службы.
- Комбинированная конструкция молотка.
- Распределение материалов двойного назначения.
- Специальная основная конструкция в основной части вала.
- Выбрать и использовать двигатель высокого уровня производства.
Технические характеристики
| Модель | VSI 5X 7615 | VSI 5X 8522 | VSI 5X 9532 | VSI 5X 1145 |
| Производительность (т / ч) ( Центральное и кольцевое кормление) | 150-280 | 240-380 | 350-540 | 500-640 |
| Производительность (т / ч) ( Центр кормления) | 70-140 | 120-190 | 180-280 | 250-360 |
| Максимальный размер загрузки (мм) ( Мягкий материал) | < 35 | < 40 | < 45 | < 50 |
| Максимальный размер загрузки (мм) ( Твердый материал) | < 30 | < 35 | < 40 | < 45 |
| Скорость главного вала (об / мин) | 1700 – 1900 | 1500 – 1700 | 1300 – 1510 | 1100 – 1310 |
| Мощность кВт (л.с.) | 2 x 75 (100) | 2 x 100 (150) | 2 x 160 (220) | 2 x 220 (300) |
| Размеры (Д x Ш x В) (мм) | 4100 x 2330 x 2300 | 4140 x 2500 x 2700 | 4560 x 2600 x 2900 | 500 x 2790 x 3320 |
| Вес (т) | 8.6 | 11.8 | 17.5 | 27.5 |
| Мощность кВт (л.с.) | 2 x 0.25 (0.33) |
| Мощность нагревателя масляного бака | 2 квт |
| Размеры (Д x Ш x В) (мм) | 820 x 520 x 1270 |
1. Шкив двигателя 2. Отверстие для выпуска смазки 3. Отверстие для подачи смазки 4. Узел втулки подшипника 5. Отводное кольцо 6. Нижняя направляющая пластина 7. Узел ротора 8. Верхняя линия 9. Износостойкая пластина 10. Отбойное кольцо отверстия ротора 11 Камера дробления 12. Бункер 13. Перегородка бункера 14. Распределительный лоток 15. Распределительная пластина 16. Питающая труба 17. Ударный блок / нижний вкладыш 18. Ударный блок 19. Верхний вкладыш 20. Распределительный конус 21. Молоток 22. Разгрузочное отверстие
