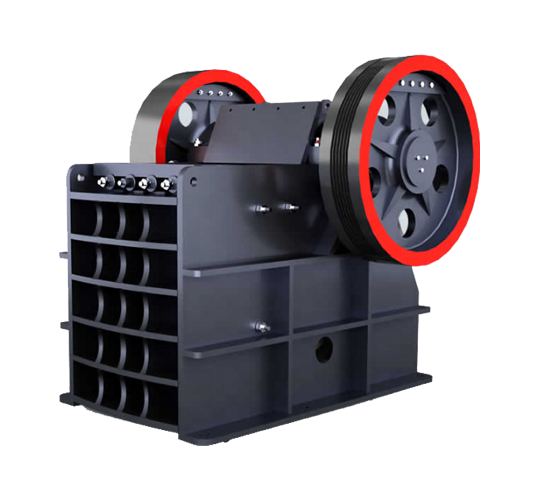

PE Щёковая дробилка
Введение
Щековая дробилка широко используется на мировом рынке в настоящее время и отличается высокой степенью измельчения, простой конструкцией и простотой обслуживания. Она имеет два типа: первичные и вторичные дробилки.Сопротивление сжатию дробилок является самыйключевым продуктом нашей компании и является один из лидером отрасли в аспектах проектирования и производства.
Преимущества продукта
- Большой коэффициент измельчения
- Высокая производительность
- Даже частицы
- Удобное обслуживание
- Низкая стоимость производства
Технические характеристики
| Модель | Максимальный размер загрузки (мм) | Размер готовой продукции (мм) | Производи-тельность(т / ч) | Мощность кВт (л.с.) | Вес (т) | Размеры (мм) |
| PE 150x250 | 130 | 10-45 | 1-4 | 5.5 | 0.8 | 896x745x935 |
| PE 200x300 | 180 | 15-50 | 2-6 | 7.5 | 1.2 | 910x750x990 |
| PE 200x350 | 180 | 18-70 | 3-10 | 7.5 | 1.5 | 100x870x990 |
| PE 250x400 | 210 | 25-60 | 5-20 | 15 | 2.8 | 1215x1240x1210 |
| PE 400x600 | 350 | 40-90 | 15-60 | 30 | 7 | 1700x1750x1680 |
| PE500x750 | 425 | 50-100 | 40-130 | 45 | 12 | 2150x1900x1950 |
| PE600x900 | 500 | 60-125 | 90-180 | 55 | 15.8 | 2500x2010x2350 |
| PE750x1060 | 630 | 60-150 | 110-380 | 110 | 29 | 2630z2310z3110 |
| PE900x1200 | 750 | 95-165 | 220-450 | 132 | 52 | 3720x2850x3250 |
| PE1000x1200 | 850 | 200-300 | 280-560 | 160 | 55 | 3820x2850x3250 |
| PE1200x1500 | 1020 | 150-300 | 400-800 | 220 | 100.9 | 3710x3446x4075 |
| PE1500x1800 | 1200 | 210-360 | 520-1100 | 280 | 139 | 5100x4700x4300 |
| PEX150x750 | 120 | 10-40 | 5-16 | 15 | 3.8 | 1310s1118x1145 |
| PEX250x750 | 210 | 15-50 | 15-30 | 22 | 5.5 | 1440x1751x1551 |
| PEX350x750 | 300 | 15-50 | 18-40 | 30 | 6 | 1485x1680x1648 |
| PEX250x1000 | 210 | 15-60 | 15-52 | 30 | 6.5 | 1730x1950x1400 |
| PEX250x1200 | 210 | 15-60 | 20-60 | 37 | 9.7 | 1730x2150x1400 |
| PEX300x1300 | 250 | 25-60 | 30-105 | 55 | 15.6 | 2000x2320x1730 |

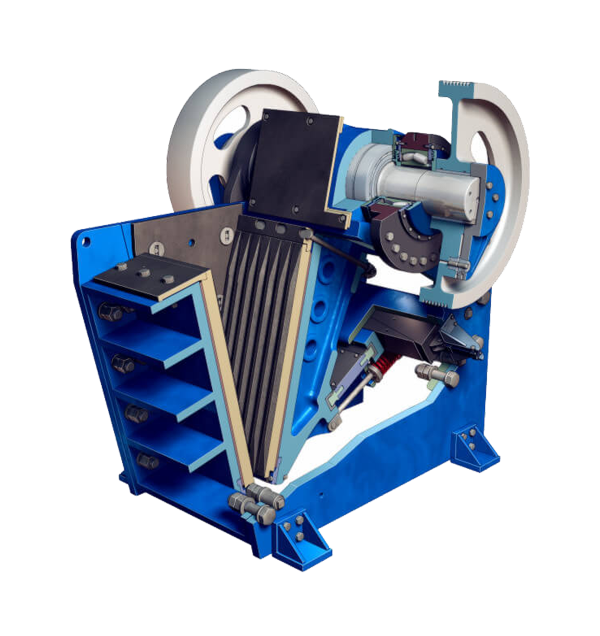

Основная структура
1. Подвижный узел кулачка 2. Тумблер 3. Седло рычага 4. Регулировочное основание 5. Пружина 6. Тяга 7. Стяжной болт 8. Регулировочная прокладка 9. Маховик 10. Эксцентриковый вал 11. Подшипник рамы 12. Подшипник узла подвижной кулачка 13. Балансировочный груз 14. Шкив 15. Подвижная защитная пластина губок 16. Седло подшипника 17. Фиксирующая черная пластина подвижной пластины губок 18. Боковая защитная пластина 19. Фиксированная пластина губок 20. Подвижная пластина губок 21. Рама
