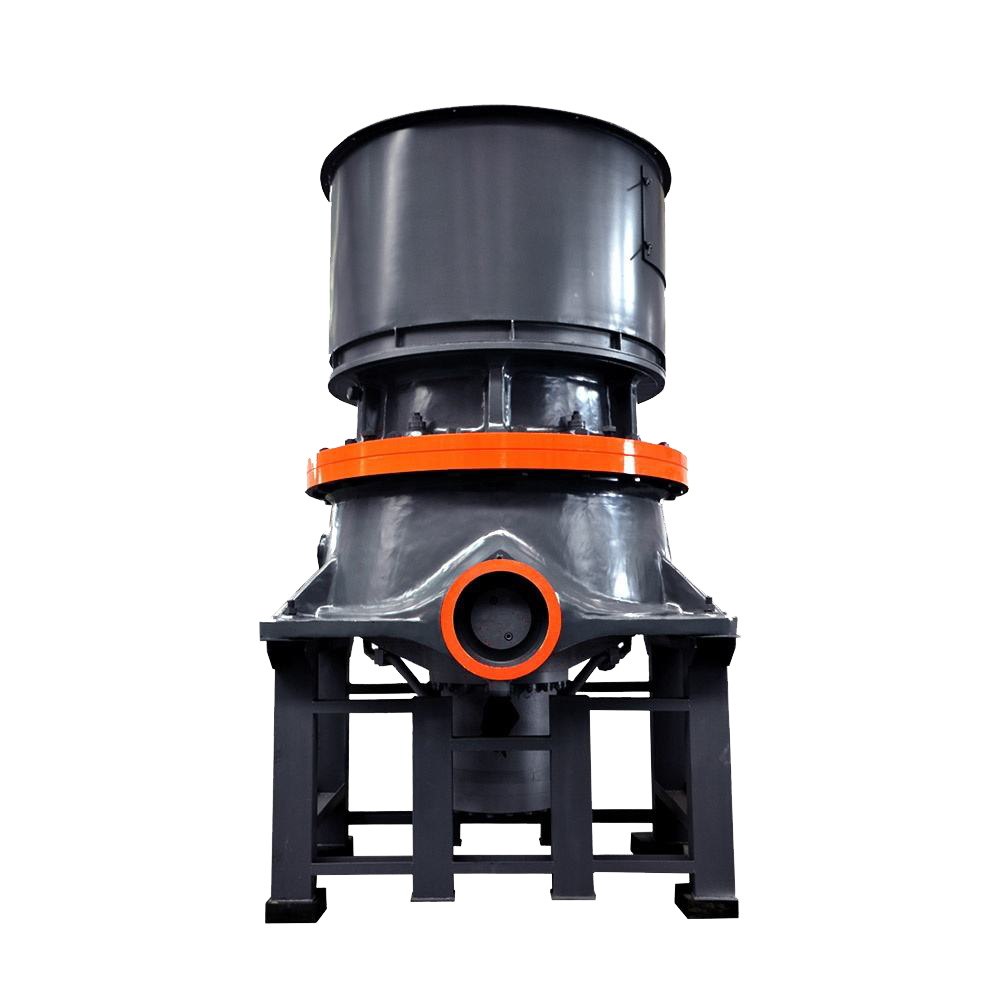

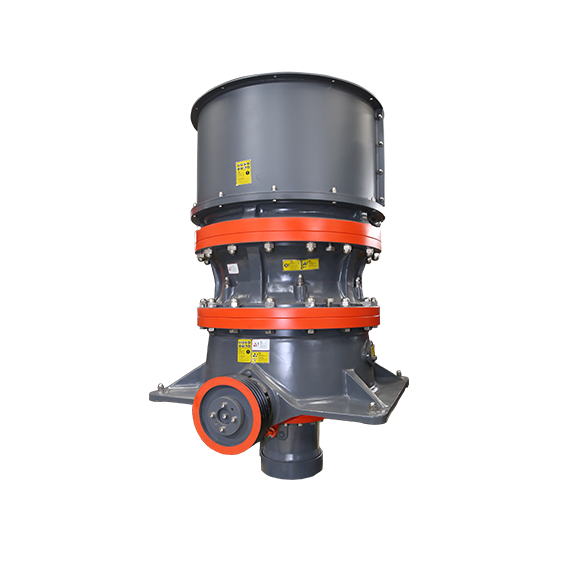

Одноцилиндровая гидравлическая конусная дробилка
Введения
Если ваш совокупный или горнодобывающий бизнес требует не только большую мощность и первоклассное качество продукции, но также низкие эксплуатационные расходы, высокую степень использования источника и простоту обслуживания, вы обнаружите, что дробилка одноцилиндровая конусная дробилка оптимизирована для ваших нужд. Как своего рода энергоэффективный продукт, серия HST может эффективно применяться в различных процессах дробления с полным контролем автоматизации.
Преимущества продукта
- Высокая производительность и большая компрессионная способность Снижение эксплуатационных расходов и увеличенный срок службы.
- Полный автоматический контроль.
- Множественные полости для различных требований процесса.
Технические характеристики
| Модель | Полость | Максимальный размер загрузки (мм) | Размер готовой продукции (мм) | Мощность кВт (л.с.) | Вес (т) | Размеры (мм) |
| HST100 | Экстра грубый | 240 | 22-38 | 90 (125) | 9.6 | 1535 x 1275 x 2710 |
| HST100 | Средний грубый | 200 | 19-32 | 90 (125) | 9.6 | 1535 x 1275 x 2710 |
| HST160 | Экстра грубый | 360 | 25-54 | 132 (175) | 15.5 | 2045 x 1635 x 3040 |
| HST160 | Средний грубый | 300 | 22-48 | 132 (175) | 15.5 | 2045 x 1635 x 3040 |
| HST160 | Грубый | 235 | 19-48 | 132 (175) | 15.5 | 2045 x 1635 x 3040 |
| HST250 | Экстра грубый | 450 | 35 - 54 | 220 (300) | 28 | 2675 x 2550 x 3940 |
| HST250 | Средний грубый | 400 | 29 - 51 | 220 (300) | 28 | 2675 x 2550 x 3940 |
| HST250 | Грубый | 300 | 25 - 51 | 220 (300) | 28 | 2675 x 2550 x 3940 |
| HST315 | Экстра грубый | 560 | 41 - 76 | 315 ( 400 ) | 43.5 | 3110 x 2945 x 4480 |
| HST315 | Средный грубый | 500 | 38 -70 | 315 ( 400 ) | 43.5 | 3110 x 2945 x 4480 |
HST100 - HST1750
| Модель | Полость | Максимальный размер загрузки (мм) | Размер готовой продукции (мм) | Мощность кВт (л.с.) | Вес (т) | Размеры (мм) |
| HST100 | Маленький | 135 | 10-32 | 90 (125) | 7.5 | 1540 x 1280 x 2300 |
| HST100 | Средний | 65 | 8-19 | 90 (125) | 7.5 | 1540 x 1280 x 2300 |
| HST100 | Большой | 38 | 4-16 | 90 (125) | 7.5 | 1540 x 1280 x 2300 |
| HST160 | Маленький | 185 | 13-38 | 132 (175) | 10 | 2000 x 1550 x 2600 |
| HST160 | Средний | 90 | 10-32 | 132 (175) | 10 | 2000 x 1550 x 2600 |
| HST160 | Большой | 50 | 6-25 | 132 (175) | 10 | 2000 x 1550 x 2600 |
| HST250 | Маленький | 215 | 16-44 | 220 (300) | 19.5 | 2315 x 1830 x 2940 |
| HST250 | Средний | 110 | 13-38 | 220 (300) | 19.5 | 2315 x 1830 x 2940 |
| HST250 | Большой | 70 | 8-32 | 220 (300) | 19.5 | 2315 x 1830 x 2940 |
| HST315 | Маленький | 275 | 16-51 | 315 (400) | 28.5 | 2740 x 2200 x 3590 |
| HST315 | Средний | 135 | 16-38 | 315 (400) | 28.5 | 2740 x 2200 x 3590 |
| HST315 | Большой | 65 | 13-22 | 315 (400) | 28.5 | 2740 x 2200 x 3590 |
| HST560 | Маленький | 300 | 22-70 | 560 (750) | 51 | 3300 x 2600 x 4463 |
| HST560 | Средний | 155 | 19-70 | 560 (750) | 51 | 3300 x 2600 x 4463 |
| HST560 | Маленький | 80 | 10-44 | 560 (750) | 51 | 3300 x 2600 x 4463 |
| HST1750 | Маленький | 370 | 25-70 | 630 (850) | 80 | 3800 x 3100 x 5305 |
| HST1750 | Средний | 195 | 22-70 | 630 (850) | 80 | 3800 x 3100 x 5305 |
| HST1750 | Маленький | 185 | 10-51 | 630 (850) | 80 | 3800 x 3100 x 5305 |
1.Крышка верхнего подшипника 2.Верхний подшипник 3.Контргайка 4.Мантия 5.Подвижный конус 6.Главный вал 7.Верхняя рама 8. Вогнутый Lockbolt 9.Вогнутый 10.Пылезащитное уплотнительное кольцо 11.Шестерня 12.Горизонтальный контрвал 13.Шкив 14.Нижняя рама 15.Большая шестерня 16.Эксцентриковая втулка 17.Упорный подшипник 18.Гидравлический цилиндр.
