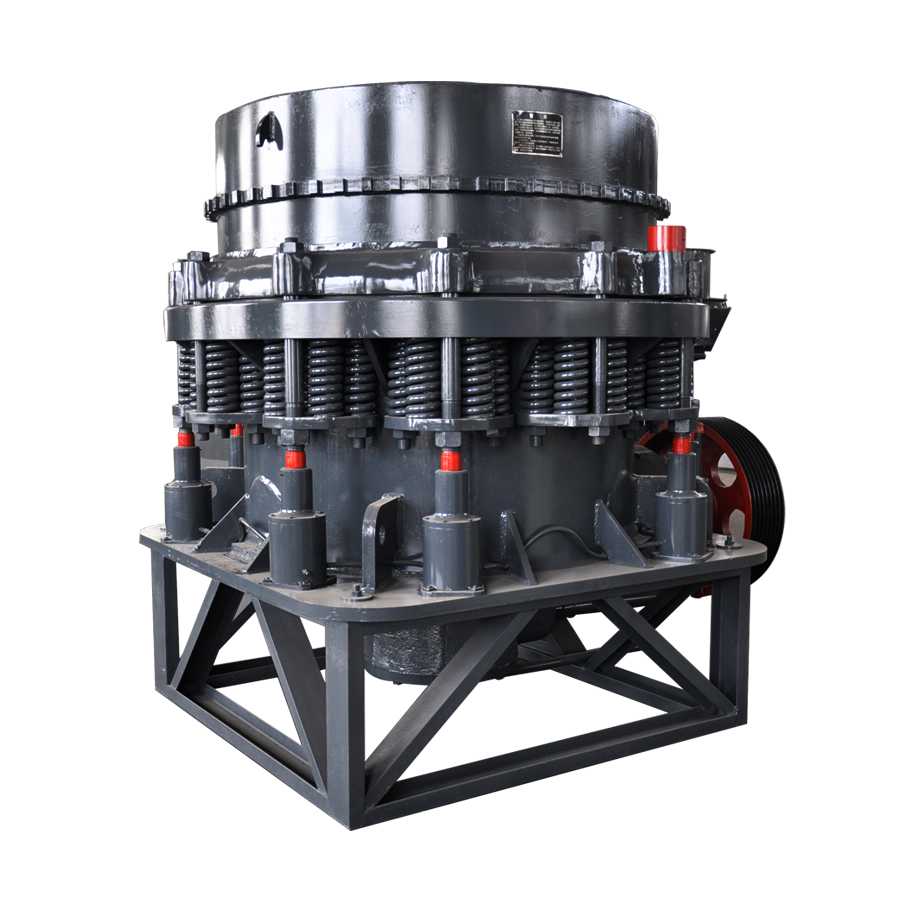

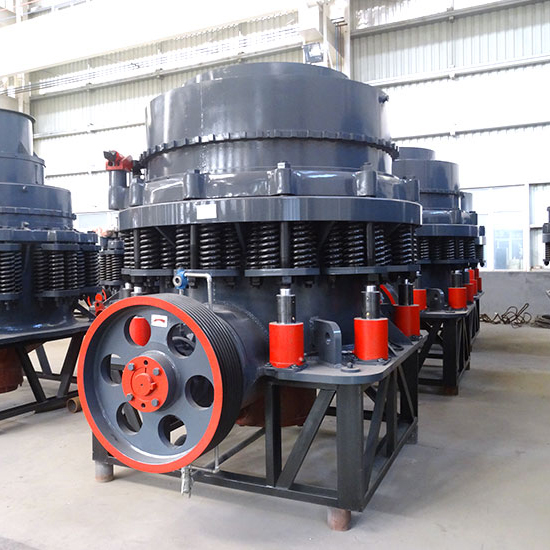

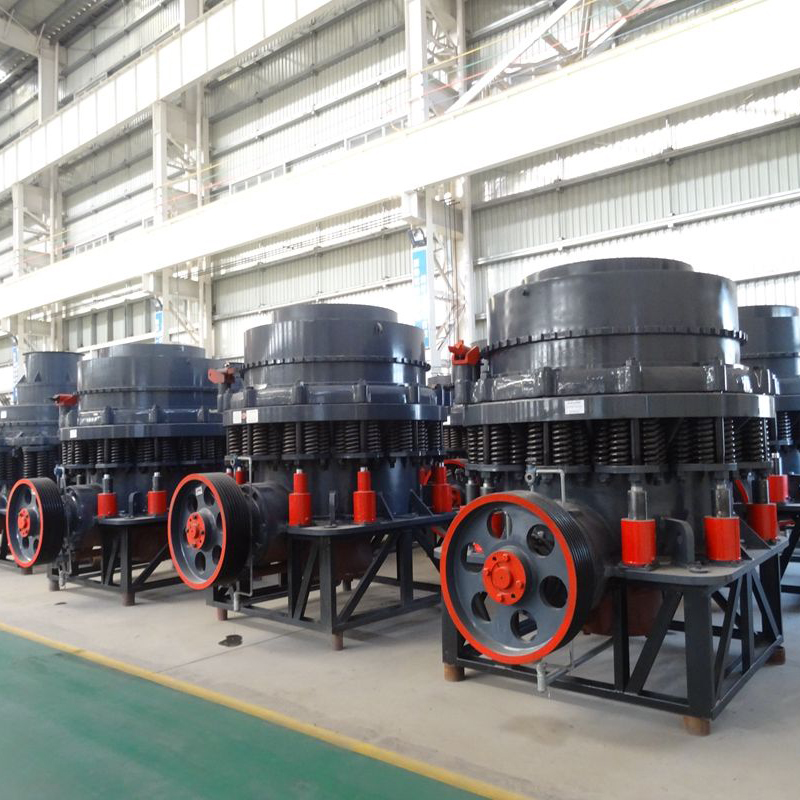

CS Конусная пружинная дробилка
Введения
Конусная дробилка Cs - Serie Spring, основанная на внедрении зарубежных технологий, многослойном сломанном принципе, концептуальной конструкции, обеспечивающей большее дробление и меньшее измельчение, и в соответствии с потребностями клиентов, представляет собой современную высокопроизводительную дробилку, которая сочетает в себе высокую частоту, оптимизированную полость и разумные штрихи вместе. Практика доказала, что пружинно-конусная дробилка серии C завоевывает доверие клиентов во всем мире благодаря своей превосходной производительности, надежному качеству и соотношению рентабельности.
Преимущества продукта
- Хорошая форма зерна продукта, высокая производственная мощность.
- Хорошая надежность и высокая стабильность.
- Простота обслуживания и простота эксплуатации.
- Низкие эксплуатационные расходы, широкий спектр применения.
- Ламинированное дробление, материал хорошей формы зерна.
Технические характеристики
Конусная дробилка symons серии Standard CS
| Модель | Подвижный диаметр конуса (мм) | Тип полости | Размер закрытия (мм) | Размер отверстия (мм) | Регулировка диапазона выпускного отверстия (мм) | Скорость главного вала (об / мин) | Мощность двигателя (кВт) | Производительность (т / ч) | Габаритные размеры ДхШхВ(мм) |
| CS75B | 900 | Маленький | 83 | 102 | 9-22 | 580 | 75 | 45-91 | 2821×1880×2164 |
| CS75B | 900 | Грубый | 159 | 175 | 13-38 | 580 | 75 | 59-163 | 2821×1880×2164 |
| CS110B | 1200 | Маленький | 127 | 131 | 9-31 | 485 | 110 | 63-188 | 2821×1974×2651 |
| CS110B | 1200 | Средный | 156 | 156 | 13-38 | 485 | 110 | 100-200 | 2821×1974×2651 |
| CS110B | 1200 | Грубый | 178 | 191 | 19-51 | 485 | 110 | 141-308 | 2821×1974×2651 |
| CS160B | 1295 | Маленький | 109 | 137 | 13-31 | 485 | 160 | 109-181 | 2800×2342×2668 |
| CS160B | 1295 | Средный | 188 | 210 | 16-38 | 485 | 160 | 132-253 | 2800×2342×2668 |
| CS160B | 1295 | Грубый | 216 | 241 | 19-51 | 485 | 160 | 172-349 | 2800×2342×2668 |
| CS220B | 1650 | Маленький | 188 | 209 | 16-38 | 485 | 220 | 181-327 | 3911×2870×3771 |
| CS220B | 1650 | Средный | 213 | 241 | 22-51 | 485 | 220 | 258-417 | 3911×2870×3771 |
| CS220B | 1650 | Грубый | 241 | 268 | 25-64 | 485 | 220 | 299-635 | 3911×2870×3771 |
| CS315B | 2134 | Маленький | 253 | 278 | 19-38 | 435 | 315 | 381-726 | 4613×3251×4732 |
| CS315B | 2134 | Средный | 303 | 334 | 25-51 | 435 | 315 | 608-998 | 4613×3251×4732 |
| CS315B | 2134 | Грубый | 334 | 369 | 31-64 | 435 | 315 | 789-1270 | 4613×3251×4732 |
Конусная дробилка серии CS с короткой головкой
| Модель | Подвижный диаметр конуса (мм) | Тип полости | Размер закрытия (мм) | Размер отверстия (мм) | Регулировка диапазона выпускного отверстия (мм) | Скорость главного вала (об / мин) | Мощность двигателя (кВт) | Производительность (т / ч) | Габаритные размеры ДхШхВ(мм) |
| CS75D | 914 | Маленький | 13 | 41 | 3-13 | 580 | 75 | 27-90 | 2821×1880×2410 |
| CS75D | 914 | Грубый | 33 | 60 | 3-16 | 580 | 75 | 27-100 | 2821×1880×2410 |
| CS110D | 1218 | Маленький | 29 | 57 | 5-16 | 485 | 110 | 50-132 | 2560×1942×2928 |
| CS110D | 1218 | Средный | 44 | 73 | 10-16 | 485 | 110 | 90-145 | 2560×1942×2928 |
| CS110D | 1218 | Грубый | 56 | 89 | 13-19 | 485 | 110 | 141-181 | 2560×1942×2928 |
| CS160D | 1295 | Маленький | 29 | 64 | 3-16 | 485 | 160 | 36-163 | 2800×2342×2668 |
| CS160D | 1295 | Средный | 54 | 89 | 6-16 | 485 | 160 | 82-163 | 2800×2342×2668 |
| CS160D | 1295 | Грубый | 70 | 105 | 10-25 | 485 | 160 | 109-227 | 2800×2342×2668 |
| CS220D | 1676 | Маленький | 35 | 70 | 5-13 | 485 | 220 | 90-209 | 3917×2870×3771 |
| CS220D | 1676 | Средный | 54 | 89 | 6-19 | 485 | 220 | 136-281 | 3917×2870×3771 |
| CS220D | 1676 | Грубый | 98 | 133 | 10-25 | 485 | 220 | 190-336 | 3917×2870×3771 |
| CS315D | 2134 | Маленький | 51 | 105 | 5-16 | 435 | 313 | 190-408 | 4130×3251×4454 |
| CS315D | 2134 | Средный | 95 | 133 | 10-19 | 435 | 313 | 354-508 | 4130×3251×4454 |
| CS315D | 2134 | Грубый | 127 | 178 | 13-25 | 435 | 313 | 454-599 | 4130×3251×4454 |
1.Универсальное колесо 2. Двигатель 3. Редуктор 4. Обмоточное колесо 5. Ограничитель спины 6. Колесо 7. Тяговая стальная проволока 8. Группа шкивов 9. Передняя линия 10. Канавочный ролик 11. Электрический ролик 12. Рама 13. Питающее отверстие 14 .Стяжное устройство 15. Ремень 16. Направляющий ролик.
